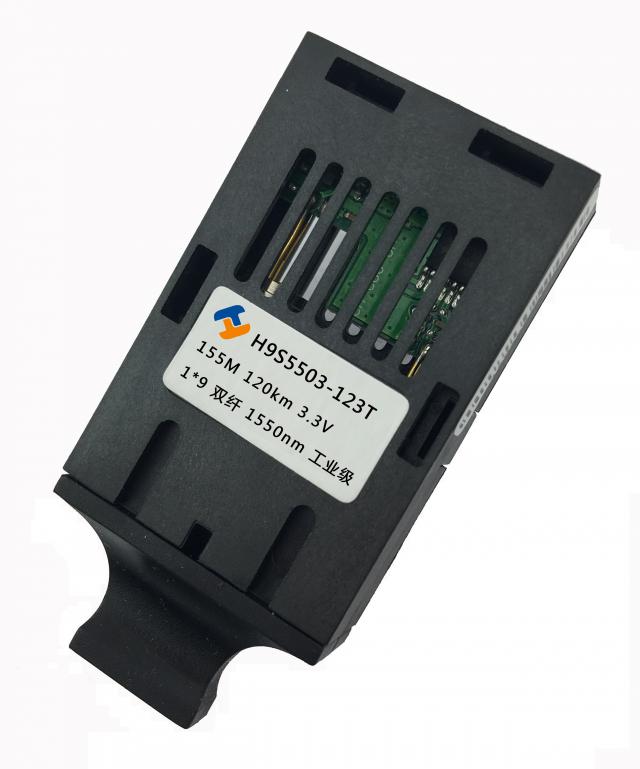

H9S5503-12x

  • 产品名称:H9S5503-12x
  • 所属分类:1x9 双纤
  • 浏览次数:790
  • 上传时间:2015-01-31 09:54:15



         武汉恒泰通专注工业级光电产品,凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验,有500多种光模块,产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天,多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力,帮助客户对市场需求、技术发展精确把控,节约运营成本,降低市场风险,不断为客户创新技术,创新价值。

     产品特点

l  1*9双纤  收发光模块

l 工作波长:1550nm

l 传输介质:单模光纤

l 接口类型:SC/FC/ST

l 传输距离:120KM

l 工作温度:0 ~+70℃(商业级),-40 ~+85℃(工业级)



二、指标参数

 1、最佳工作条件



参数

符号

单位

最小值

典型值

最大值

环境温度

Top

-40(工业级)



+85(工业级)

0(商业级)



+70(商业级)

电源电压

Vcc

V

4.74

5.0

5.25

3.14

3.3

3.47

操作数据速率



Mbps



155





2、技术参数



参数

符号

单位

最小

典型值

最大值

备注

工作电流

Icc

mA





300



发射器差分输入电压

VD

mV

500



1800



中心波长范围

λc

nm

1530

1550

1570



发射光功率

Po

dBm

0



5



消光比

EX

dB

8.0







光学上升时间

TR

ns





2.0



光学下降时间

TF

ns





2.0



接收器灵敏度

S

dBm





-34.0



过载输入功率

Pin

dBm

-3







信号检测失效

PD

dBm

-45.0







信号检测有效

PA

dBm





-36.0



信号检测迟滞

PA- PD

dB

0.5



6





3、引脚定义





管脚

管脚名称

电 平

说 明

1

Vee



接收部分接地脚

2

RD+

PECL

接收部分数据正向输出

3

RD-

PECL

接收部分数据反向输出

4

SD

PECL

接收部分无光告警 ,低电平告警

5

VccR



接收部分电源

6

VccT



发送部分电源

7

TD-

PECL

发射部分反向数据输入

8

TD+

PECL

发送部分正向数据输入

9

Vee



发射部分接地脚
