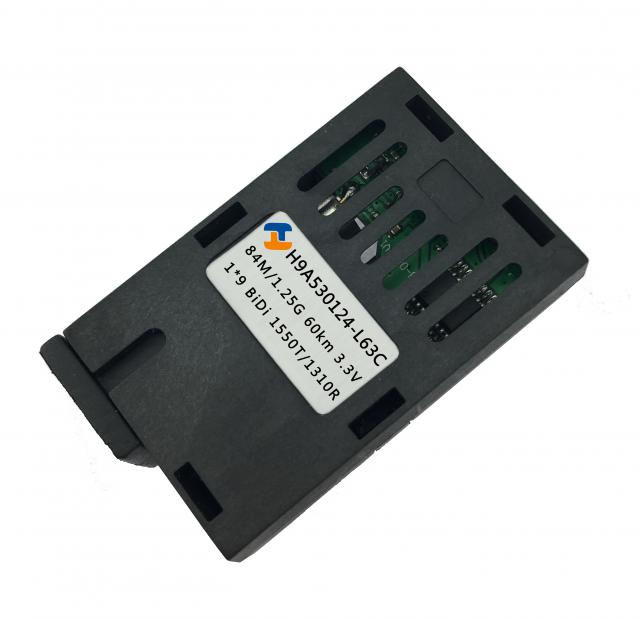

H9A530124-L6

  • 产品名称:H9A530124-L6
  • 所属分类:1x9 非对称
  • 浏览次数:1375
  • 上传时间:2015-01-31 11:00:40





















         武汉恒泰通专注工业级光电产品,凝聚了来自光电行业的企业、市场、客 户、应用多个维度的技术与经验,有500多种光模块,产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、 封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天,多年对行业的理解积累已成为武汉恒泰通难 以复制的核心竞争力,帮助客户对市场需求、技术发展精确把控,节约运营成本,降低市场风险,不断为客户创 新技术,创新价值。

     产品特点

l  1*9非对称 收发光模块

l 工作波长: 发射波长1550nm,接收波长1310nm

l 传输介质:单模光纤

l 接口类型:SC/FC/ST

l 传输距离:60KM

l 工作温度:0 ~+70℃(商业级),-40 ~+85℃(工业级)



二、指标参数

 1、最佳工作条件



参数

符号

单位

最小值

典型值

最大值

环境温度

Top

-40(工业级)



+85(工业级)

0(商业级)



+70(商业级)

电源电压

Vcc

V

4.74

5.0

5.25

3.14

3.3

3.47

操作数据速率

Tx Rate

Mbps



84



Rx Rate



1250





2、技术参数



参数

符号

单位

最小

典型值

最大值

备注

工作电流

Icc

mA





300



发射器差分输入电压

VD

mV

500



1800



发射波长

λc

nm

1530

1550

1570



接收波长

1290

1310

1330



发射光功率

Po

dBm

-8



-3



消光比

EX

dB

8.0







光学上升时间

TR

ns





2.0



光学下降时间

TF

ns





2.0



接收器灵敏度

S

dBm





-24.0



过载输入功率

Pin

dBm

-3







信号检测失效

PD

dBm

-35.0







信号检测有效

PA

dBm





-24.0



信号检测迟滞

PA- PD

dB

0.5



6





3、引脚定义





管脚

管脚名称

电 平

说 明

1

Vee



接收部分接地脚

2

RD+

PECL

接收部分数据正向输出

3

RD-

PECL

接收部分数据反向输出

4

SD

PECL

接收部分无光告警 ,低电平告警

5

VccR



接收部分电源

6

VccT



发送部分电源

7

TD-

PECL

发射部分反向数据输入

8

TD+

PECL

发送部分正向数据输入

9

Vee



发射部分接地脚
