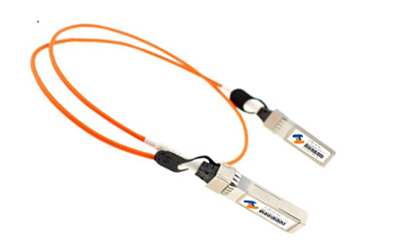

HPP0192-A003C

  • 产品名称:HPP0192-A003C
  • 所属分类:10G SFP+ Active 有源光缆
  • 浏览次数:1102
  • 上传时间:2015-11-09 11:20:33



         武汉恒泰通专注工业级光电产品,凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验,有500多种光模块、AOC有源光缆和DAC电缆,产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G/40G全速率 ,类型有1x9/SFP/CWDM/PON/SFP+/QSFP+等。在光通信技术突飞猛进的今天,多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力,帮助客户对市场需求、技术发展精确把控,节约运营成本,降低市场风险,不断为客户创新技术,创新价值。

     产品特点

l  10G SFP+ Active Optical Cables

l 850nm VCSEL transmitter, PIN photo-detector receiver

l Optical Cable Length: 3m

l  Electrical interface compliant to SFF-8431

Hot Pluggable

All-metal housing for superior EMI performance

RoHS compliant (lead free)

Operating case temperature: -10 to 70℃



二、指标参数

 1、最佳工作条件



参数

符号

单位

最小值

典型值

最大值

环境温度

Top

-10(商业级)



+70(商业级)



电源电压

Vcc

V

3.14

3.3

3.47

操作数据速率



Gbps



10.3





2、技术参数

产品型号/Part Number

工作速率/Data Rate

光缆长度/Length

封装类型/Package

工作波长/Wavelength

激光器类型/Source

电压/Voltage

有源/无源Active/Passive

HPP0192-A001C

10.3125Gbps

1m

SFP+

850nm

VCSEL

3.3V

Active Cable

HPP0192-A002C

10.3125Gbps

2m

SFP+

850nm

VCSEL

3.3V

Active Cable

HPP0192-A003C

10.3125Gbps

3m

SFP+

850nm

VCSEL

3.3V

Active Cable

HPP0192-A005C

10.3125Gbps

5m

SFP+

850nm

VCSEL

3.3V

Active Cable

HPP0192-A007C

10.3125Gbps

7m

SFP+

850nm

VCSEL

3.3V

Active Cable

HPP0192-A010C

10.3125Gbps

10m

SFP+

850nm

VCSEL

3.3V

Active Cable

HPP0192-A300C

10.3125Gbps

up to 300m on OM3 MMF

SFP+

850nm

VCSEL

3.3V

Active Cable



3、引脚定义






管脚

管脚名称

电 平

说 明

1

VeeT



发射机地

2

TX_Fault

LVTTL

发射机故障指示,1 代表发生故障

3

TX_Disable

LVTTL

发射机使能控制,1代表禁止发光

4

SDA

LVTTL

I2C总线数据信号

5

SCL



I2C总线时钟信号

6

MOD_ABS



模块在位指示,在模块内部接到地

7

Rate Select

LVTTL

模块速率切换 ,1代表全速率

8

RX_LOS

LVTTL

接收机信号丢失指示,1代表信号丢失

9

VeeR



接收机地

10

VeeR



接收机地

11

VeeR



接收机地

12

RD-

CML

接收机电口反向输出信号

13

RD+

CML

接收机电口正向输出信号

14

VeeR



接收机地

15

VccR



接收机电源 +3.3V

16

VccT



发射机电源 +3.3V

17

VeeT



发射机地

18

TD+

CML

发射机电口正向输入信号

19

TD-

CML

发射机电口反向输入信号

20

VeeT



发射机地
