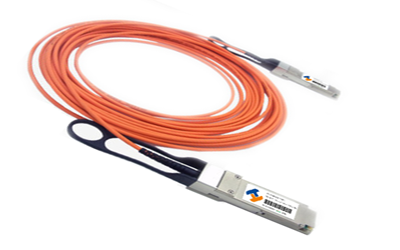

HPQ085M-S005C

  • 产品名称:HPQ085M-S005C
  • 所属分类:40G QSFP+ Active 光缆
  • 浏览次数:1760
  • 上传时间:2015-11-09 15:26:21



         武汉恒泰通专注工业级光电产品,凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验,有500多种光模块、AOC有源光缆和DAC电缆,产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G/40G全速率 ,类型有1x9/SFP/CWDM/PON/SFP+/QSFP+等。在光通信技术突飞猛进的今天,多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力,帮助客户对市场需求、技术发展精确把控,节约运营成本,降低市场风险,不断为客户创新技术,创新价值。

     产品特点

l  Full duplex 4 channel 850nm parallel active optical cable

Transmission data rate up to 10.3Gbit/s per channel

SFF-8436 QSFP+ compliant

l  Hot pluggable electrical interface

Differential AC-coupled high speed data interface

l 4 channels 850nm VCSEL array

4 channels PIN photo detector array

l Optical cable link length: 5m

3.3V power supply voltage

Operating case temperature: -10 to 70℃



二、指标参数

 1、最佳工作条件



参数

符号

单位

最小值

典型值

最大值

环境温度

Top

-10(商业级)



+70(商业级)



电源电压

Vcc

V

3.14

3.3

3.47

操作数据速率



Gbps



10.3





2、技术参数

产品型号/Part Number

工作速率/Data Rate

光缆长度/Length

封装类型/Package

工作波长/Wavelength

激光器类型/Source

电压/Voltage

有源/无源Active/Passive

HPQ085M-S003C

4*10.3Gbps

3m

QSFP+

850nm

VCSEL

3.3V

Active Cable

HPQ085M-S005C

4*10.3Gbps

5m

QSFP+

850nm

VCSEL

3.3V

Active Cable

HPQ085M-S010C

4*10.3Gbps

10m

QSFP+

850nm

VCSEL

3.3V

Active Cable

HPQ085M-S020C

4*10.3Gbps

20m

QSFP+

850nm

VCSEL

3.3V

Active Cable

HPQ085M-S050C

4*10.3Gbps

50m

QSFP+

850nm

VCSEL

3.3V

Active Cable

HPQ085M-S300C

4*10.3Gbps

up to 300m on OM3 MMF

QSFP+

850nm

VCSEL

3.3V

Active Cable



3、引脚定义




管脚/Pin

管脚名称/Symbol

电 平/Level

说 明/Description

1 GND   Ground
2 Tx2n CML-I Transmitter Inverted Data Input
3 Tx2p CML-I Transmitter Non-Inverted Data Input
4 GND   Ground
5 Tx4n CML-I Transmitter Inverted Data Input
6 Tx4p CML-I Transmitter Non-Inverted Data Input
7 GND   Ground
8 ModSelL LVTTL-I Module Select
9 ResetL LVTTL-I Module Reset
10 Vcc Rx   +3.3V Power Supply Receiver
11 SCL LVCMOSI/O 2-wire serial interface clock
12 SDA LVCMOSI/O 2-wire serial interface data
13 GND   Ground
14 Rx3p CML-O Receiver Non-Inverted Data Output
15 Rx3n CML-O Receiver Inverted Data Output
16 GND   Ground
17 Rx1p CML-O Receiver Non-Inverted Data Output
18 Rx1n CML-O Receiver Inverted Data Output
19 GND   Ground
20 GND   Ground
21 Rx2n CML-O Receiver Inverted Data Output
22 Rx2p CML-O Receiver Non-Inverted Data Output
23 GND   Ground
24 Rx4n CML-O Receiver Inverted Data Output
25 Rx4p CML-O Receiver Non-Inverted Data Output
26 GND   Ground
27 ModPrsL LVTTL-O Module Present
28 IntL LVTTL-O Interrupt
29 Vcc Tx   +3.3V Power supply transmitter
30 Vcc1   +3.3V Power supply
31 LPMode LVTTL-I Low Power Mode
32 GND   Ground
33 Tx3p CML-I Transmitter Non-Inverted Data Input
34 Tx3n CML-I Transmitter Inverted Data Input
35 GND   Ground
36 Tx1p CML-I Transmitter Non-Inverted Data Input
37 Tx1n CML-I Transmitter Inverted Data Input
38 GND   Ground
