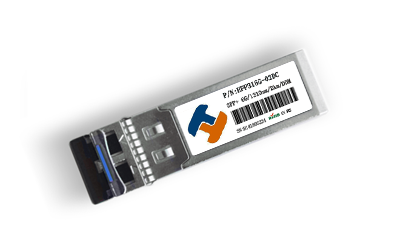

HPP316G-02D

  • 产品名称:HPP316G-02D
  • 所属分类:6G SFP+
  • 浏览次数:7321
  • 上传时间:2015-03-31 18:59:11



         武汉恒泰通专注工业级光电产品,凝聚了来自光电行业的企业、市场、客户、应用多个维度的技术与经验,有500多种光模块,产品涵盖155M/1.25G/2.5G/3G/4.25G/5G/6G/10G全速率、封装有1x9/SFP/CWDM/PON/SFP+等。在光通信技术突飞猛进的今天,多年对行业的理解积累已成为武汉恒泰通难以复制的核心竞争力,帮助客户对市场需求、技术发展精确把控,节约运营成本,降低市场风险,不断为客户创新技术,创新价值。

     产品特点

l  6G SFP+ 收发光模块

l 工作波长:1310nm

l 传输介质:单模光纤

l 接口类型:双纤LC接口

l 传输距离:2KM

l 工作温度:0 ~+70℃(商业级),-40 ~+85℃(工业级)



二、指标参数

 1、最佳工作条件



参数

符号

单位

最小值

典型值

最大值

环境温度

Top

0(商业级)



+70(商业级)

-40(工业级)



+85(工业级)

电源电压

Vcc

V

3.14

3.3

3.47

操作数据速率



Gbps



6.144





2、技术参数



参数

符号

单位

最小 值

典型值

最大值

备注

工作电流

Icc

mA





300



发射器差分输入电压

VD

mV

180



700



中心波长范围

λc

nm

1290

1310

1330



发射光功率

Po

dBm

-8



-1



消光比

EX

dB

3.5







光学上升时间

TR

ns





2.0



光学下降时间

TF

ns





2.0



接收器灵敏度

S

dBm





-14.4



过载输入功率

Pin

dBm

-3







信号检测失效

PD

dBm

-25.0







信号检测有效

PA

dBm





-17.0



信号检测迟滞

PA- PD

dB

0.5



6





3、引脚定义






管脚

管脚名称

电 平

说 明

1

VeeT



发射机地

2

TX_Fault

LVTTL

发射机故障指示,1代表发生故障

3

TX_Disable

LVTTL

发射机使能控制,1代表禁止发光

4

SDA

LVTTL

I2C总线 数据信号

5

SCL



I2C总线 时钟信号

6

MOD_ABS



模块在位指示,在模块内部接到地

7

Rate Select

LVTTL

模块速率切换 ,1代表全速率

8

RX_LOS

LVTTL

接收机信号丢失指示,1代表信号丢失

9

VeeR



接收机地

10

VeeR



接收机地

11

VeeR



接收机地

12

RD-

CML

接收机电口反向输出信号

13

RD+

CML

接收机电口正向输出信号

14

VeeR



接收机地

15

VccR



接收机电源 +3.3V

16

VccT



发射机电源 +3.3V

17

VeeT



发射机地

18

TD+

CML

发射机电口正向输入信号

19

TD-

CML

发射机电口反向输入信号

20

VeeT



发射机地
